產品描述

系統介紹:

    煤礦瓦斯抽放監控系統的設計是以《煤礦瓦斯抽采(放)監控系統通用技術條件》為依據，監控設備的種類、數量、性能符合《煤礦瓦斯抽采(放)監控系統通用技術條件》的有關規定，適用各類大中小型煤礦。

系統結構:

該系統主要有監控主站、上位機組態軟件、礦用隔爆兼本安型PLC控制箱、礦用本安型操作臺、各類監測傳感器和傳輸平臺組成。

系統功能:

    系統具有參數監測功能:包括抽采管路中的甲烷濃度、流量、壓力、溫度、一氧化碳濃度、閥門開度等管道參數:抽采泵房?jī)?nèi)甲烷濃度:抽采泵電機前軸溫度、后軸溫度、振動:電壓、電流、功率因素等供電參數;冷卻水池水位、水溫等供水參數;管道工況混合流量、標況混合流量。

    系統具有自動計算管路標況瓦斯純流量，并統計出管路標況混合流量和管道標況瓦斯純流量的年、月、日累計量的功能。

    系統具有遠程/集中/就地控制功能，通過人機界面實現抽采泵及相關設備一鍵啟動、停止和緊急停車功能;實現一鍵操作輪換抽采泵。

    系統應具有自診斷和故障保護功能(抽采泵缺水保護、溫度保護等)，故障時發出聲光報警信號系。

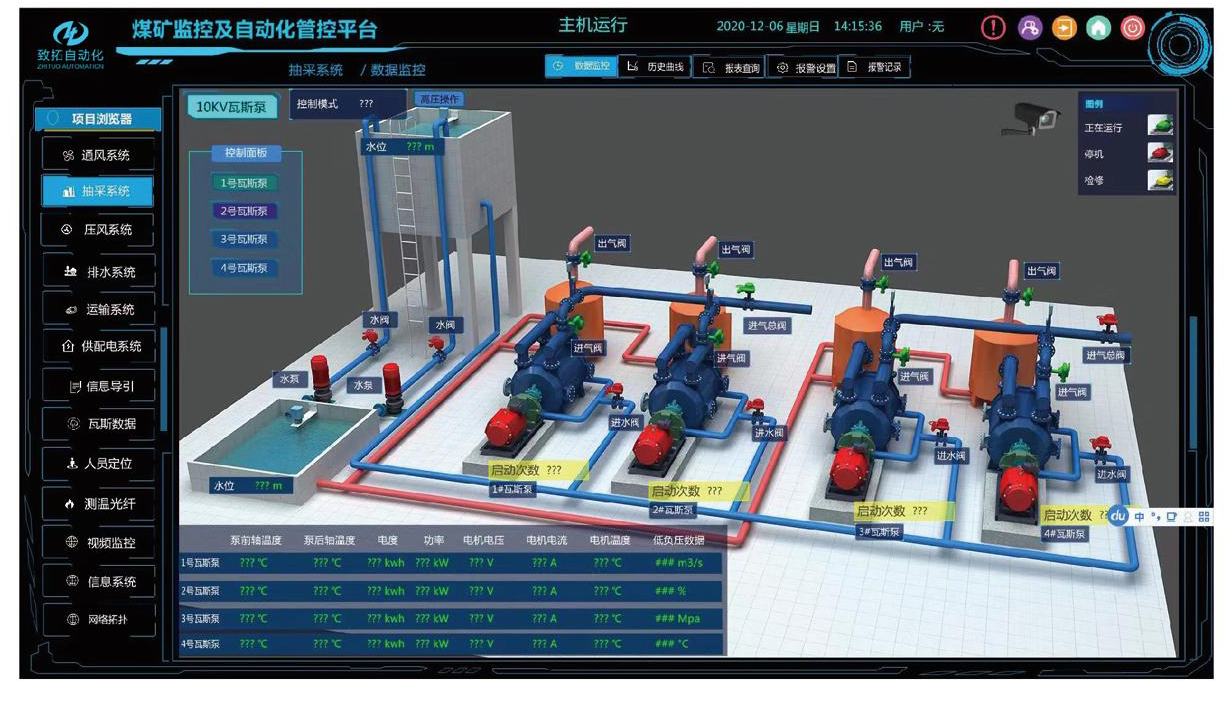

    統應具有數據分析、數據處理、報表生成、報表查詢、故障查詢、曲線查詢等功能。

    系統具備工業以太網通訊接口，方便接入煤礦綜合信息化管控平臺。

    系統具有操作權限管理和操作日志記錄功能。

    系統具有報表、曲線打印功能。

系統特點：

系統軟件選用先進成熟的高級編程軟件平臺進行開發，操作簡單，功能強大。

功能齊全、人機界面友好、操作方便;具有語音報警功能，可配接各種子系統。

特有的軟件容錯、糾錯技術，提高了系統的可靠性。

根據用戶設備及管路建設情況，能滿足各種不同管徑、壓力、流量、流速等應用環境要求。

實現各種電力參數和環境參數的監測。
