產品描述

系統介紹：

煤礦數字孿生三維可視化管控平臺，是一套基于煤礦智慧物聯網+5G+大數據監控平臺+視頻監控平臺為一體的綜合三維可視化孿生平臺，可通過強大的實時渲染能力及大流量數據中臺處理能力對煤礦機電系統進行三維可視化、設備布局可視化、管路管理可視化、運行狀態可視化，告警信息可視化、設備故障預警可視化、設備狀態同步，數據互通、設備控制、設備視頻追蹤等全方位無死角綜合管控。實現對煤礦機電系統的“容易管”“管的好”“管的全”。為煤礦安全生產提供了有力保障。

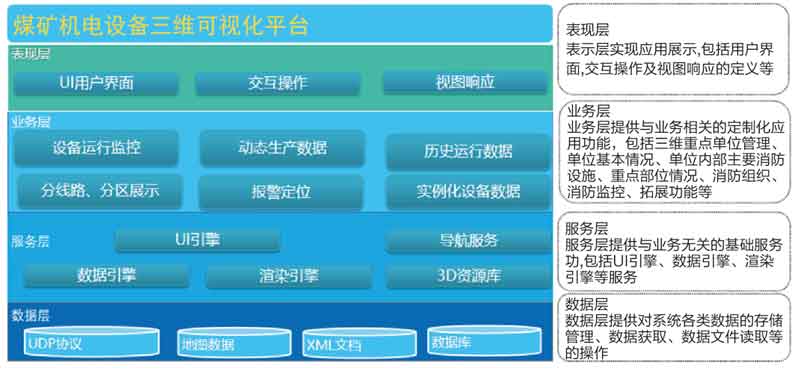

系統架構：

建設目標：

系統功能：

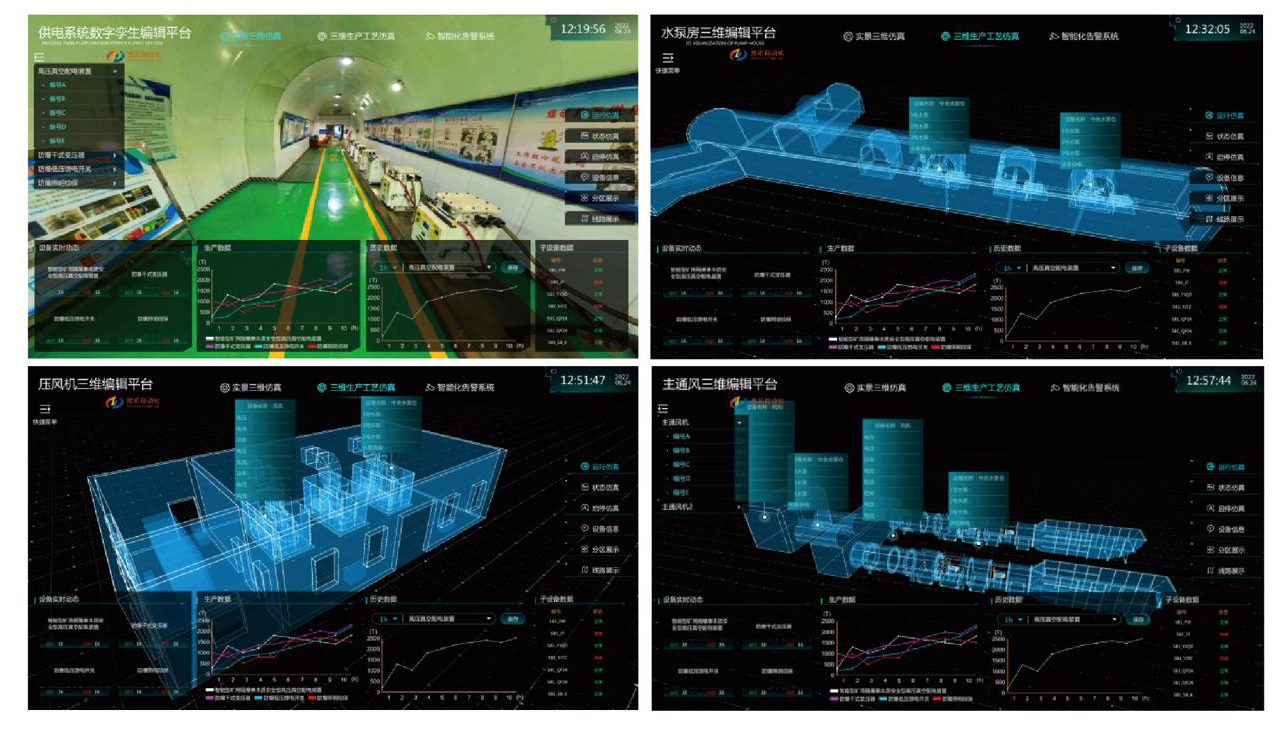

·設備布局可視化

通過對煤礦機電設備在井下環境的三維數字化構建，對井下機電設備的不同型號、不同功能進行區域劃分、快速定位、設備信息查看、空間規劃以及對應的人機交互控制;

·管路管理可視化

對機電設備間的管線鏈路進行三維可視化，通過采用不同的顏色對不同功能的管線進行標示，結合設備運行狀態數據，對管線中的電流、液體流向等進行可視展示，實現對機電設備運行數據的同步動態展示;

·運行狀態可視化
通過與智慧工業物聯網平臺的數據對接，實現對煤礦機電設備運行狀態的實時同步;包括工作狀態、警告狀態、開關狀態、故障狀態等;·

·告警信息可視化

可對設備的告警信息進行三維快速定位 ，并能對不同級別、類型的告警信息進行分組、通過點擊告警信息，系統即可快速定位到產生告警的設備位置并同步調用視頻監控畫面對現場情況進行查看:

·設備控制

系統可通過OPC工業標準的接口對設備進行遠程操作控制，并能通過三維可視化的方式實時查看控制的結果反饋;

·設備視頻追蹤

系統通過對監控設備的云臺控制及畫面同步，實現對所操作設備、監管設備的快速對焦、定位;確保遠程操作與現場的同步及反饋的一致性。

關鍵設備：

       ·采用三維可視化進行機電設備的管理、控制的一體化集成;

·通過三維視角可直觀的了解設備在井下的位置、環境等情況，結合視頻監控，可快速對井下實際的設備環境進行了解;

·系統簡化的對設備的管控，弱化非重點信息，強化如設備運行狀態、設備報警信息等的重點信息，使管理更加直觀便捷;

·系統通過動態可視化的方式對設備的運行狀態進行表達，直觀的展現了設備當前的運行狀態:

·系統對煤礦機電設備的各類管線進行分類、分組管理、分區管理，使用戶遠離對現場復制環境的管理;
       ·系統實現了對埋在地下或其它不可見的管線進行可視化顯示;
