產品描述

系統介紹：
    煤礦電力監控系統是應用電力自動化技術、計算機技術和信息傳輸技術，集保護、監測、控制、通信等多種功能于一體的開放式、網絡化、單元化、組態化的電力自動化系統。系統采用C/S(客戶機/服務器)模式，同時支持WEB瀏覽及支持B/S模式。該系統對煤礦井上變電站、井下中央變電所、井下采礦區變電所的一次主設備可實現遙測、遙信、遙控、遙調、遙視，對二次設備和輔助設備實現遠方控制和管理，并與煤炭安全綜合自動化系統通信，實現對電力系統的全面自動化管理。

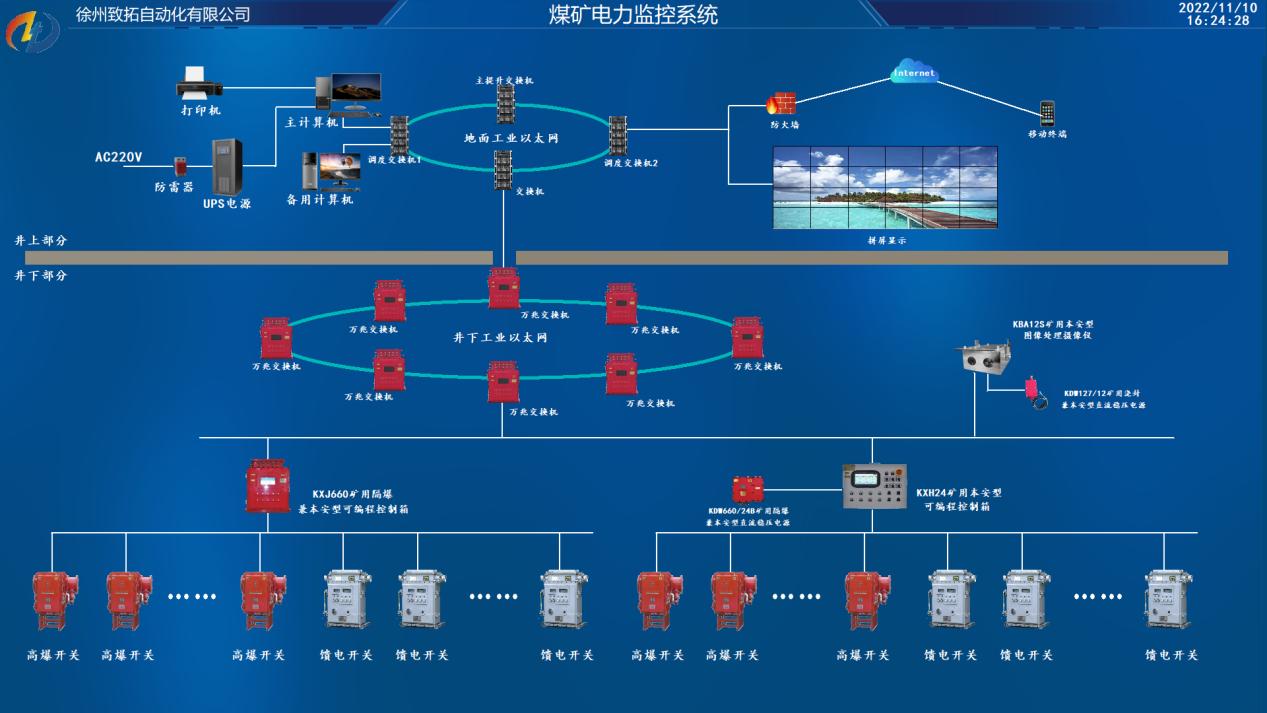

系統結構：
系統基于工業以太環網+現場總線的模式構建，采用智能化的接口設備，既支持工業以太網，也具有標準的485通訊接口。系統主要由地面控制主站、通訊接口、監控分站、數字綜保(高壓、低壓)等組成，可實現快速故障診斷，保證控制的實時性、確定性和可靠性。

系統功能：
系統具有遙測、遙信、遙控、遙調、遙視功能(即“五遙’功能)。

遙測功能:實時監測供電系統的有電壓、電流、有功功率、無功功率、功率因數、頻率、溫度電網絕緣、電磁起動器、饋電開關分/合、有功電量等電力參數。

遙信功能:實時反映開關的分、合閘狀態，保護裝置動作信號、事件順序記錄(SOE)等。

遙控功能:在監控中心對斷路器或接觸器的分閘、合閘、復歸操作。
遙調功能:在監控中心對開關的保護裝置進行保護定值查詢、整定修改等。

遙視功能·實現對各個變電所的視頻監控，并可將視頻信息在存儲上保留，以供隨時回放。

系統具有電度計量和電能質量分析功能，可進行峰谷能耗分析以及諧波分析。

系統具有設備參數、日志、故障及曲線查詢功能系統具有運行報警功能。

系統具有運行報警功能。能動態的顯示越限、故障報警，發生開關跳閘或保護動作等事件時，系統能自動調出事故回路所在畫面。提示信息的類別包括事故、遙信變位、遙測越限、保護動作、遙控操作、系統運行等。
系統具有故障錄波及分析功能。

系統具有爆炸環境下供電、饋電開關及電纜接線盒擅自開蓋檢修操作或松動前自動報警斷電閉鎖保護功能。

系統具備報表的制作、顯示和打印功能。

系統具備工業以太網通訊接口，可以順利接入煤礦綜合自動化管控平臺。

系統具備修改密碼、修改用戶權限、登錄系統等管理功能。

系統特點：

功能強大，易于使用，支持Web瀏覽。用戶可隨供電網絡變化，進行配電圖設計，性能穩定可靠。
具有以太網通訊接口，使用方便，傳輸速率高，信息量大

在地面可動態顯示井下變電所高壓開關的實時運行狀態，實施監測故障信息

系統實時性好，監測、控制信息反饋及時、準確。

系統擴展性好，采用樹型結構，適應性強，可滿足煤礦井下多支路供電網絡的要求。
